ตัดมาตรฐานความยาวบรรทัดเครื่องรีดร้อนเหล็กเสาไฟอ่อน ๆ 6m 14m 8m

รายละเอียดโดยย่อ:



ชื่อ	สินค้าชื่ออื่นๆ	ชื่อแบรนด์	CMC
ตัดเป็นเส้นยาวสำหรับเสาไฟ	เดคโคเลอร์, เครื่องตัดเหล็กม้วน, ตัด เครื่องตัดเสาไฟ เครื่องตัดเทเปอร์	ลักษณะเฉพาะ	เส้นของเราแตกต่างจากการตัดตามความยาวแบบดั้งเดิม คุณจะได้แผ่นรูปบันไดที่มีด้านหนึ่งขนาดเล็กและด้านที่ใหญ่กว่า
กำลังตัด	ความหนา 2-6 มม. ความยาว 12000mm ความกว้าง 800-1600 มม.	อุตสาหกรรมการใช้งาน	อุตสาหกรรมเสาไฟถนน





คำอธิบาย:



พารามิเตอร์ทางเทคนิค

1. ความหนาของวัสดุ: 2mm-6.0mm สำหรับ Q235A เหล็กแผ่นรีดร้อนชนิดอ่อน

2. ความกว้างของวัสดุ:800-1600mm

3. น้ำหนักเหล็กม้วน: สูงสุด 20 ตัน

4. เส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: Φ500mm-Φ750mm

5. ความเร็วในการปรับระดับ: 5- 15m / นาที

6. จำนวนลูกกลิ้งปรับระดับ: 13

7. เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับ : 160mm

8. ช่วงความยาวสำหรับมาตราส่วน: 2000 ~ 12000 มม. ตามข้อกำหนด

10. ความคลาดเคลื่อนของความยาวตัด :±15 มม. (ฐานบนจานยาว 8 ม.)

11. กำลังมอเตอร์ปรับระดับหลัก: 37kw (รวมประมาณ 65KW)

12. พื้นที่กว้างสำหรับเครื่อง: ประมาณ 7000mm





แอปพลิเคชัน:



ใช้สำหรับคลายเกลียววัสดุ ปรับระดับ ตัด ขูดขอบตัด และตัดเรียว เพื่อให้ได้ความกว้างเล็กด้านหนึ่ง แผ่นเหล็กกว้างใหญ่ด้านหนึ่ง





ข้อมูลจำเพาะ



1. รถดอลลี่โหลดเหล็กม้วน:

ขึ้นและลง: ไฮดรอลิก

การเคลื่อนที่ในแนวนอน: ใช้มอเตอร์

Max.loading น้ำหนัก: 15Tons

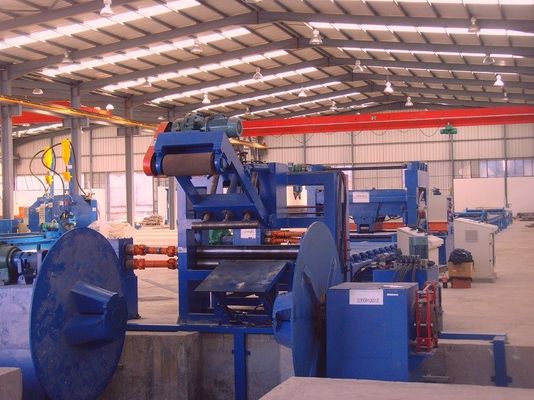

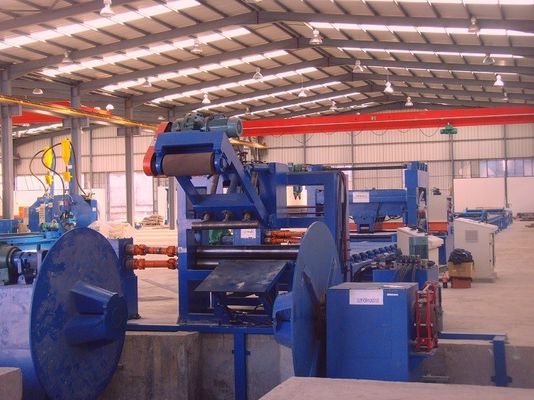

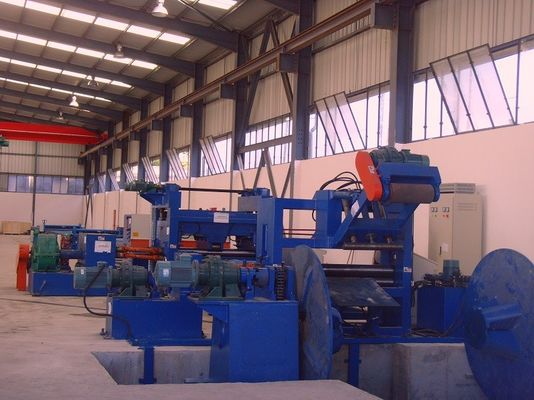

2. decoiler ประเภทร่มสองหัวไฮดรอลิก:

รวมถึง: การจ่ายด้วยมอเตอร์, มอเตอร์, ตัวลด,

ระบบลูกโซ่ใช้กะเพื่อหมุนทิศทางการหมุนสามารถทวนเข็มนาฬิกาและทวนเข็มนาฬิกาได้

เปิดและปิด: ไฮดรอลิก

Max.loading น้ำหนัก: 15Tons

3. ไฮดรอลิกไกด์กด หัวพลั่ว หยิก และอุปกรณ์ให้อาหาร:

ใช้สำหรับนำหัวเหล็กม้วนไปยังหน่วยป้อน ไฮดรอลิกขึ้น และกดเพื่อหลีกเลี่ยงขดลวดเหล็กหลวม

การหมุนของลูกกลิ้งทั้งสองจะป้อนวัสดุไปยังชุดตัดขอบลูกกลิ้งขึ้นและลง: ไฮดรอลิก

4. โต๊ะทำงานแบบกลิ้งกลาง: 4M

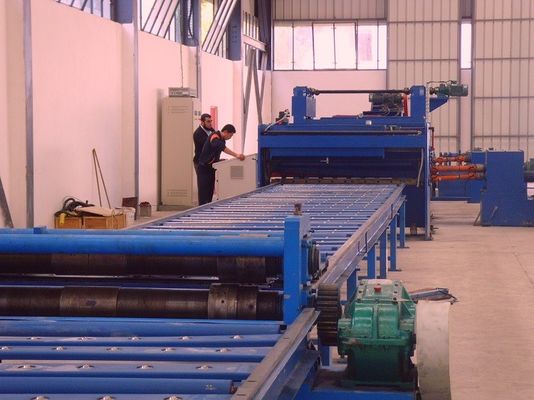

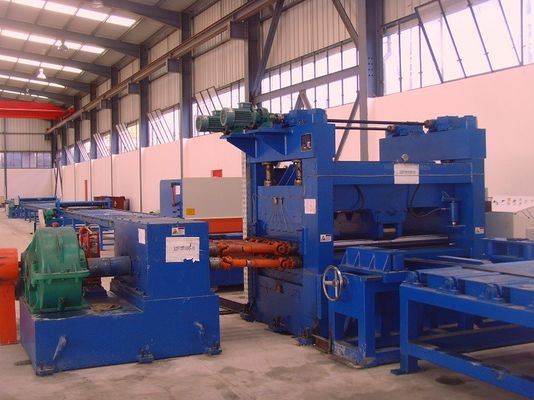

5. หน่วยปรับระดับ :( แบบสองเลย์)

รวมถึง: มอเตอร์ปรับความเร็ว, ตัวลด, กระปุกเกียร์

ลูกกลิ้งปรับระดับจะจัดการกับการรักษาความร้อน,40Cr.HRC48

ลูกกลิ้งขึ้นและลงทั้งหมด 13 ชิ้น (รวมลูกกลิ้งหนีบ 1 คู่)

การเคลื่อนที่ขึ้นและลงของฐานลูกกลิ้งขึ้นและลงขับเคลื่อนโดยมอเตอร์ผ่านระบบหนอน

มีหน่วยวัดความยาว:

หมุนตัวเข้ารหัสส่งสัญญาณความยาวไปยังระบบควบคุมและควบคุมความยาวที่แน่นอน

หมายเหตุ : ตัวเลือก : หน่วยปรับระดับแบบเลย์สี่ยูนิตพร้อมชุดไกด์แยก

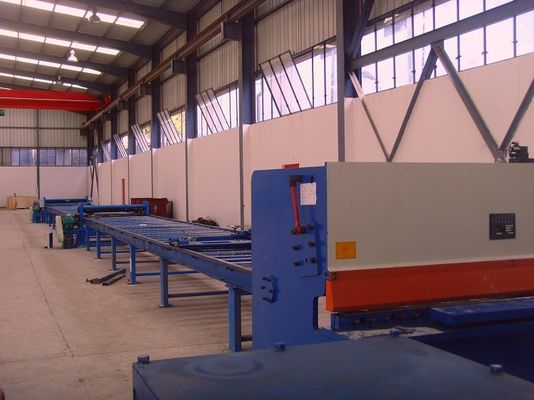

6. เครื่องตัด:

รวมถึง: เครื่องตัดคานสวิงไฮดรอลิก Q12Y-6*2000

7. เครื่องตัดขอบคู่

ใช้สำหรับกรีดขอบเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนของเสาไฟ

เป็นพื้นฐานบนหลักการตัดเฉือนแบบกลิ้งเพื่อตัดเหล็กแผ่นมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมการตัดตรงโดยเปลี่ยนตำแหน่งของใบมีดตัดเพื่อให้ได้แผ่นเสาไฟขนาดต่างๆ ที่มีความกว้างแตกต่างกัน

รวมทั้ง :

โต๊ะรองพร้อมราง

แผ่นหนีบดอลลี่ ชิ้นเดียว

เครื่องตัดขอบแบบใบมีดคู่พร้อมมอเตอร์และกล่องเกียร์

8. หน่วยกรีดเรียว

เครื่องตัดแบบเรียวมีพื้นฐานมาจากหลักการตัดเฉือนแบบกลิ้งเพื่อตัดเหล็กแผ่นมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมระดับการตัดเทเปอร์โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์

รวมทั้ง :

โต๊ะรองพร้อมราง

แผ่นหนีบดอลลี่ ชิ้นเดียว

เครื่องตัดขอบแบบใบมีดเดี่ยวพร้อมมอเตอร์และกล่องเกียร์

9. โต๊ะรองรับแบบบอลสำหรับแผ่นเทเปอร์สำเร็จรูป

10. ระบบไฟฟ้า:

ตารางควบคุมกลาง

PLC, อินเวอร์เตอร์ไดรเวอร์ AC มีคุณสมบัติของการตอบสนองที่รวดเร็วและกิจกรรมที่ดี ซึ่งสามารถควบคุมความแม่นยำในการวัดและความเร็วในการทำงานได้อย่างมีประสิทธิภาพ

11. ระบบไฮดรอลิก:

กำลังไฮดรอลิก 25L/นาที

รวมถึง: สถานีไฮดรอลิก, วาล์ว, ถังน้ำมัน, ข้อต่อ, ท่ออ่อน, ท่อแข็งและอื่น ๆ





ความแตกต่างกับการตัดของเราตามความยาวและอื่น ๆ คืออะไร?



การตัดตามความยาวแบบดั้งเดิมเพียงแค่ตัดเหล็กม้วนเป็นแผ่นแต่ของเราออกแบบมาเป็นพิเศษสำหรับเสาไฟ มันสามารถตัดเหล็กม้วนเป็นแผ่นได้ แต่ในขณะเดียวกันก็ยังสามารถตัดแผ่นเป็นด้านเดียวด้านกว้างเล็ก ด้านหนึ่งกว้างใหญ่ คล้ายกับรูปบันได





การสื่อสารกับลูกค้า



A: วิธีการตัดแผ่นที่มีด้านเดียวด้านเดียวด้านกว้างและด้านกว้างด้านเดียวด้วยเครื่องนี้?

B: ขั้นแรกมีหน่วยกรีดขอบสองคมสำหรับกรีดขอบขูดของแผ่นเหล็กรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟจากนั้นเราสามารถใช้หน่วยกรีดเรียวของเราเพื่อตัดเหล็กแผ่นเป็น 2 ชิ้น ด้วยแผ่นเล็กด้านหนึ่งและด้านที่ใหญ่กว่าด้านหนึ่งมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมระดับการตัดเทเปอร์โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์



A: เรามีกี่รุ่นสำหรับตัดให้ยาว?

B: เรามีสามแบบคือ 6X1600-12meters (ความยาวตัดสูงสุดคือ 12meters), 6X1600-14 เมตร (สูงสุด 14 เมตร) และ 6X1600-16 เมตร (สูงสุด 16 เมตร)



ตอบ: ระยะเวลารับประกันคุณภาพของคุณนานแค่ไหน

หนึ่งปี.และเมื่อเครื่องมาถึงที่โรงงานของลูกค้า เราจะส่งวิศวกรไปที่การว่าจ้างเครื่องจักรและให้การฝึกอบรมแต่ลูกค้าสามารถให้วิศวกรของพวกเขามาที่เวิร์กช็อปของเราเพื่อศึกษาก่อนส่งมอบได้





3. ข้อมูลพื้นฐาน



สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	CMC
หมายเลขรุ่น:	6X1600



4. ข้อการซื้อขาย



ปริมาณการสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	การเจรจาต่อรอง
รายละเอียดบรรจุภัณฑ์:	พาเลทโลหะ
เวลาจัดส่ง:	80-90 วัน
เงื่อนไขการชำระเงิน:	งานเก่า/ FOB SHANGHAI/ CIF
บริการหลังการขาย	เราจะส่งวิศวกรไปยังศูนย์บริการลูกค้าเพื่อทำการติดตั้ง ทดสอบระบบ และให้การฝึกอบรม



5. ขั้นตอนการทำเสาไฟ
